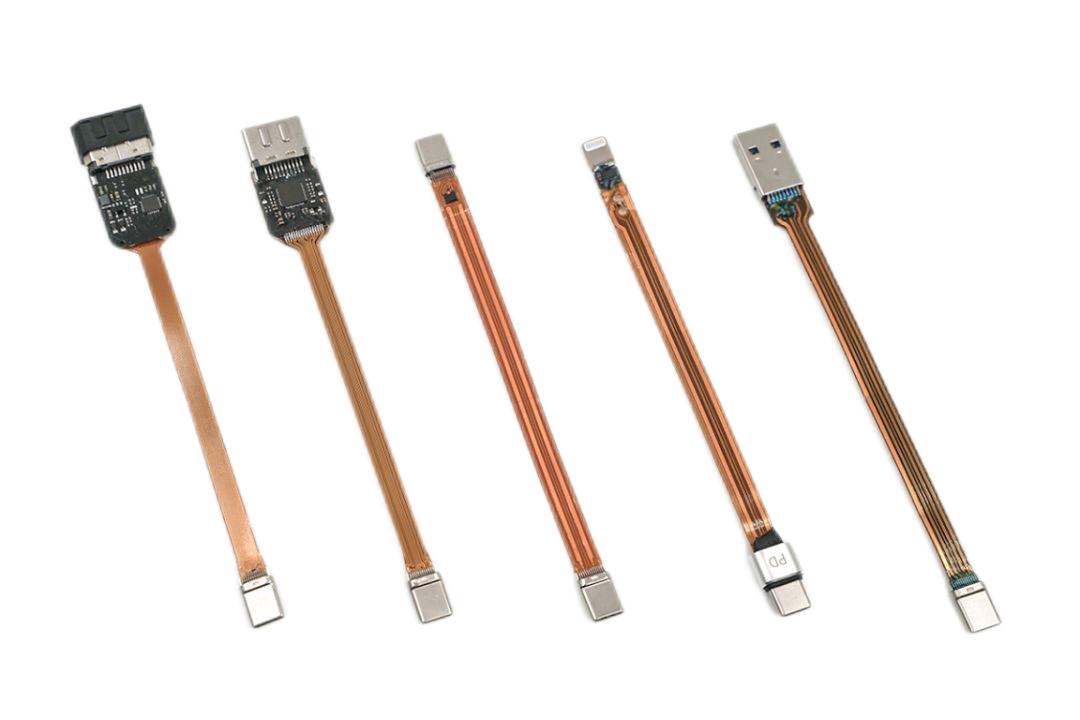

FPC PCB ที่มีความยืดหยุ่น

1. คำจำกัดความของ PCB แบบยืดหยุ่น FPC

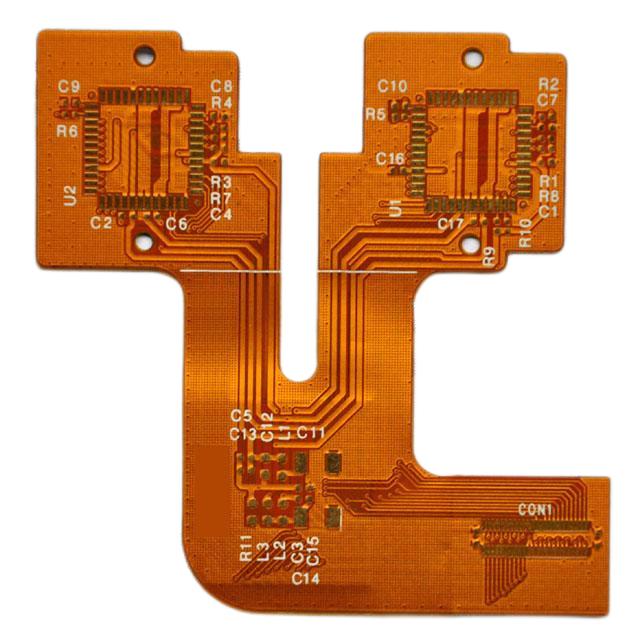

PCB แบบยืดหยุ่น FPC เป็นแผงวงจรที่ทำจากพื้นผิวที่มีความยืดหยุ่น ซึ่งสามารถโค้งงอและพับเก็บได้สูง PCB ที่มีความยืดหยุ่นของ FPC มักประกอบด้วยพื้นผิวฟิล์มหลายชั้นและชั้นที่เป็นสื่อกระแสไฟฟ้า คุณสมบัติหลักคือความโค้งงอและพับได้ของแผงวงจร จึงเหมาะสำหรับอุปกรณ์อิเล็กทรอนิกส์ที่ต้องงอหรือพับ FPC ยืดหยุ่น PCB มีข้อดีหลายประการ เช่น ขนาดเล็ก น้ำหนักเบา ความน่าเชื่อถือสูง ฯลฯ ดังนั้นจึงมีการใช้กันอย่างแพร่หลายในหลายสาขา เช่น โทรศัพท์มือถือ กล้องดิจิตอล คอมพิวเตอร์แท็บเล็ต อิเล็กทรอนิกส์ยานยนต์ อุปกรณ์ทางการแพทย์ ฯลฯ ใน PCB แบบยืดหยุ่น FPC สั้นเป็นส่วนประกอบอิเล็กทรอนิกส์ที่สำคัญมาก รูปลักษณ์ภายนอกทำให้การออกแบบอุปกรณ์อิเล็กทรอนิกส์มีความยืดหยุ่นและหลากหลายมากขึ้นและยังให้ทางเลือกมากขึ้นสำหรับการผลิตอุปกรณ์อิเล็กทรอนิกส์

2. กระบวนการผลิต PCB แบบยืดหยุ่น FPC

PCB ยืดหยุ่น FPC มีความยืดหยุ่นและความน่าเชื่อถือ ปัจจุบัน PCB ที่มีความยืดหยุ่น FPC มี 4 ประเภทในตลาด: ด้านเดียว (1 ชั้น), สองด้าน (2 ชั้น), PCB หลายชั้นและอ่อนแข็ง กระบวนการผลิต PCB แบบยืดหยุ่นของ FPC ส่วนใหญ่ประกอบด้วยขั้นตอนต่อไปนี้: ขั้นแรกการเตรียมวัสดุฐาน โดยปกติจะใช้ฟิล์มโพลีอิไมด์หรือฟิล์มโพลีเอสเตอร์เป็นวัสดุฐาน และวัสดุพื้นฐานของ PCB แบบยืดหยุ่นนั้นเตรียมโดยการพิมพ์ การหุ้มทองแดง และกระบวนการอื่น ๆ ; ประการที่สองคือการผลิตกราฟิก ตามแบบการออกแบบแผงวงจร รูปแบบของวงจรถูกสร้างขึ้นบนพื้นผิวโดยการพิมพ์หินด้วยแสงหรือเทคโนโลยีการตัดด้วยเลเซอร์ จากนั้นจึงทำการชุบด้วยไฟฟ้า ชั้นของโลหะจะถูกชุบบนวงจรด้วยเทคโนโลยีการชุบด้วยไฟฟ้า เช่น ทองแดง นิกเกิล ทอง ฯลฯ เพื่อเพิ่มการนำไฟฟ้าและความต้านทานการกัดกร่อน ในที่สุด การตัดและการทดสอบ PCB ที่ยืดหยุ่นเสร็จแล้วจะถูกตัดตามขนาดที่ต้องการ และทดสอบและตรวจสอบเพื่อให้แน่ใจว่าคุณภาพและประสิทธิภาพตรงตามข้อกำหนด โดยทั่วไปกระบวนการผลิต PCB แบบยืดหยุ่นของ FPC นั้นค่อนข้างซับซ้อนซึ่งต้องอาศัยความร่วมมือของกระบวนการต่าง ๆ และการดำเนินงานที่ดี แต่ประสิทธิภาพที่ยืดหยุ่นและลักษณะการย่อขนาดทำให้ใช้กันอย่างแพร่หลายในผลิตภัณฑ์อิเล็กทรอนิกส์

วิธีทำ FPC PCB แบบยืดหยุ่น

กระบวนการผลิต PCB แบบยืดหยุ่น FPC 1 ชั้น:
การตัด - เจาะ - ฟิล์มแห้ง - สิ่งที่แนบมา - การสัมผัส - การพัฒนา - การแกะสลัก - การลอกพื้นผิว - การเคลือบฟิล์ม - การกด - การบ่มพื้นผิว - การสะสมของทองคำนิกเกิล - การพิมพ์ตัวอักษร - การตัด - การวัดทางไฟฟ้า - การเจาะ - การตรวจสอบขั้นสุดท้าย - การบรรจุและการจัดส่ง

กระบวนการผลิต PCB แบบยืดหยุ่น FPC 2 ชั้น:

การตัด - การเจาะ - PT H - การชุบด้วยไฟฟ้า - การปรับสภาพ - การติดฟิล์มแห้ง - การสัมผัสกับปรสิต - การพัฒนา - การชุบด้วยไฟฟ้ากราฟิก - การถอดฟิล์ม - การปรับสภาพ - การติดฟิล์มแห้ง - การวางแผนการสัมผัส - การพัฒนา - การแกะสลัก - การถอดเมมเบรน - การรักษาพื้นผิว - การเคลือบฟิล์ม - การเคลือบ - การบ่ม - การชุบนิกเกิล - การพิมพ์ตัวอักษร - การตัด - การทดสอบไฟฟ้า - การปั๊ม - การตรวจสอบขั้นสุดท้าย - การบรรจุ - การจัดส่ง。

ความสามารถของกระบวนการ FPC PCB:

วัสดุยืดหยุ่น		ไท่หง, เซิงยี่, เหลียนเหมา
พีซีบีวัสดุ		เคบี,เซิงยี่, เหลียนเหมา
ความหนาของทองแดง		12um-70หนึ่ง
พื้นผิวเสร็จ
ความหนาของพื้นผิว	อีสนช	ใน ออสเตรเลีย	2-4หนึ่ง__
			0.025-0.075หนึ่ง_
	เอเนปิก	ใน_ ออสเตรเลีย พีดี	2-4หนึ่ง__
			0.025-0.075หนึ่ง__
			0.025-0.075หนึ่ง_
	การปิดทองด้วยไฟฟ้า	เอ็นi ออสเตรเลีย	2-4หนึ่ง
			0.05-0.35หนึ่ง
RF-พีซี ไทยความเจ็บป่วย ขั้นต่ำ(มม)	ฮาร์ดบอร์ด 4 ชั้น + ซอฟท์บอร์ด 2 ชั้น		0.6มม
	6ฮาร์ดบอร์ด 2 ชั้น + ซอฟท์บอร์ด 2 ชั้น		0.6มม
RF-พีซี ไทยความเจ็บป่วย ถึงความอดทน	ฮาร์ดบอร์ด 4 ชั้น + ซอฟท์บอร์ด 2 ชั้น		0.1  มม
	6ฮาร์ดบอร์ด 2 ชั้น + ซอฟท์บอร์ด 2 ชั้น		0.1  มม
ความกว้าง / พื้นที่ขั้นต่ำ(มิลลิเมตร)	ฮาร์ดบอร์ด 4 ชั้น + ซอฟท์บอร์ด 2 ชั้นความกว้าง / พื้นที่ขั้นต่ำ(มิลลิเมตร)	1 ออนซ์	0.075มm
		1/2ออนซ์	0.06มm
		1/3ออนซ์	0.05 มm

ความกว้าง / พื้นที่ขั้นต่ำ(มิลลิเมตร)	ฮาร์ดบอร์ด 4 ชั้น + ซอฟท์บอร์ด 2 ชั้นความกว้าง / พื้นที่ขั้นต่ำ(มิลลิเมตร)	1 ออนซ์	0.075มm
		1/2ออนซ์	0.06มm
		1/3ออนซ์	0.05 มm
	6ฮาร์ดบอร์ด 2 ชั้น + ซอฟท์บอร์ด 2 ชั้นความกว้าง / พื้นที่ขั้นต่ำ(มิลลิเมตร)	1 ออนซ์	0.075มm
		1/2ออนซ์	0.06มm
		1/3ออนซ์	0.05 มm
เจาะล.         ขั้นต่ำ(มม)	เจาะ		∮0.1มม
	ลแอชเชอร์		∮0.075     มม
ชยก ความอดทน	ฝาครอบเป็น		0.1มม
	สเรา		0.15มม
	ปI		0.1มม
	FR-4		0.15มม
	อีเอ็มไอ ฟิล์ม		0.1มม
ฝาครอบเป็น (พี่ &กาว)			12.5หนึ่ง-50หนึ่ง
			12.5หนึ่ง-75หนึ่ง
ปกปิดปริมาณกาวล้น			0.02-0.03 มม

3. คุณสมบัติของ PCB ยืดหยุ่น FPC
PCB แบบยืดหยุ่น FPC เป็นแผงวงจรแบบยืดหยุ่นที่ใช้ในอุปกรณ์อิเล็กทรอนิกส์ ประกอบด้วยพื้นผิวที่ยืดหยุ่นและฟอยล์หุ้มทองแดง เมื่อเทียบกับ PCB แบบแข็งแบบดั้งเดิม PCB แบบยืดหยุ่น FPC มีลักษณะดังต่อไปนี้:
ก) ความยืดหยุ่น: PCB ที่ยืดหยุ่นของ FPC สามารถโค้งงอ พับ และบิดเพื่อปรับให้เข้ากับรูปทรงสามมิติที่ซับซ้อนต่างๆ ซึ่งสามารถลดปริมาณของอุปกรณ์ได้อย่างมาก และปรับปรุงความน่าเชื่อถือของอุปกรณ์
ข) บางและเบา: PCB ที่ยืดหยุ่นของ FPC มีความหนาบางมากซึ่งสามารถเข้าถึงได้น้อยกว่า 0.1 มม. ซึ่งเหมาะมากสำหรับใช้ในอุปกรณ์ที่บางและเบา
ค). ความหนาแน่นสูง: PCB แบบยืดหยุ่น FPC สามารถรับรู้การเดินสายที่มีความหนาแน่นสูง และสามารถรับรู้โครงร่างของวงจรหลายชั้นในพื้นที่ขนาดเล็กมาก ซึ่งช่วยปรับปรุงประสิทธิภาพและความน่าเชื่อถือของอุปกรณ์อิเล็กทรอนิกส์
ง) ทนต่ออุณหภูมิสูง: PCB ยืดหยุ่น FPC สามารถทนต่ออุณหภูมิสูง สามารถทำงานได้ตามปกติในสภาพแวดล้อมที่มีอุณหภูมิสูง และเหมาะสำหรับอุปกรณ์อิเล็กทรอนิกส์บางชนิดในสภาพแวดล้อมที่มีอุณหภูมิสูง
จ) ความต้านทานการกัดกร่อน: PCB ยืดหยุ่น FPC มีความต้านทานการกัดกร่อนที่ดีและสามารถใช้งานได้ในสภาพแวดล้อมที่รุนแรง กล่าวโดยสรุป FPC PCB แบบยืดหยุ่นมีข้อดีหลายประการ สามารถตอบสนองความต้องการของอุปกรณ์อิเล็กทรอนิกส์ต่างๆ และเป็นส่วนประกอบอิเล็กทรอนิกส์ที่สำคัญมาก

4. การใช้ PCB แบบยืดหยุ่น FPC
แผงวงจรแบบยืดหยุ่น FPC (Flexible Printing Circuit Board) เป็นแผงวงจรที่ทำจากพื้นผิวที่มีความยืดหยุ่น ลักษณะสำคัญคือมีความยืดหยุ่นและโค้งงอได้ดี และเหมาะสำหรับเค้าโครงพื้นที่สามมิติที่ซับซ้อนต่างๆ แผงวงจรแบบยืดหยุ่น FPC มีการใช้งานที่หลากหลาย รวมถึงอุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภค อุปกรณ์อิเล็กทรอนิกส์ในยานยนต์ อุปกรณ์ทางการแพทย์ การบินและอวกาศ และสาขาอื่นๆ ในด้านอุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภค PCB แบบยืดหยุ่นของ FPC ถูกนำมาใช้กันอย่างแพร่หลายในผลิตภัณฑ์อิเล็กทรอนิกส์ เช่น สมาร์ทโฟน คอมพิวเตอร์แท็บเล็ต และคอมพิวเตอร์โน้ตบุ๊ก เมื่อเปรียบเทียบกับ PCB แบบแข็งแบบดั้งเดิม PCB แบบยืดหยุ่นของ FPC มีความน่าเชื่อถือและป้องกันการรบกวนที่ดีกว่า และสามารถบรรลุการออกแบบที่เล็กกว่า เบากว่า และบางกว่าได้ ในด้านอิเล็กทรอนิกส์ยานยนต์ PCB แบบยืดหยุ่นของ FPC ส่วนใหญ่จะใช้ในแผงหน้าปัดรถยนต์ เครื่องเสียงรถยนต์ ระบบนำทาง และอุปกรณ์อื่นๆ เนื่องจากความต้องการด้านความน่าเชื่อถือและความทนทานสูงของอุปกรณ์อิเล็กทรอนิกส์ในยานยนต์ ความต้านทานต่ออุณหภูมิสูงและความต้านทานการสั่นสะเทือนของ PCB แบบยืดหยุ่น FPC จึงได้รับการยอมรับอย่างกว้างขวาง ในด้านอุปกรณ์ทางการแพทย์ FPC ยืดหยุ่น PCB ส่วนใหญ่จะใช้ในอุปกรณ์ตรวจสอบทางการแพทย์ เครื่องมือผ่าตัด และอุปกรณ์อื่น ๆ เนื่องจาก PCB ที่มีความยืดหยุ่นของ FPC มีความยืดหยุ่นและโค้งงอได้ดี จึงสามารถปรับให้เข้ากับส่วนโค้งของร่างกายมนุษย์ได้ดีขึ้น ดังนั้นจึงมีการใช้กันอย่างแพร่หลายในอุปกรณ์ทางการแพทย์มากขึ้นเรื่อยๆ กล่าวโดยสรุป FPC PCB แบบยืดหยุ่นเป็นแผงวงจรที่มีแนวโน้มการใช้งานที่หลากหลาย ซึ่งมีข้อดีเฉพาะและมูลค่าการใช้งานในด้านต่างๆ
